一、 概述
TDSB-3051系列智能變壓器送器具有設計原理新穎、品種規格齊全、安裝使用簡便、安全防爆等特點。尤以精度高、體積小、重量輕、調整方便、長期穩定性好、單向過載保護能力強、適用于惡劣場所使用而著稱。因此在國內外市場上享有很高的聲譽。TDS-3051系列0.1級電容式智能變送器包括壓力、差壓、絕對壓力、遠傳、位等多個品種、并配備相應的選件產品，可廣泛應用于電力、冶金、石化、制藥、儀器加工等行業，用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。與我國推行的“IEC”標準要求相符。
二、技術性能和參數
量 程 比：10：1或100比1
電 源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
防 護特性：防護能力 IP65
容 積變化量：小于0.16cm3
啟動時間：3s，無需預熱。
阻 尼：通�？稍�0.1至16秒之間任意設定
阻 尼：時間常數在0.2～32.0s之間可調
工作環境：環境溫度 -20～75℃ 環境濕度 0～95%
輸出信號： 二線制4～20mA直流信號電源（DC12～45V.DC）
測量精度：調校量程的±0.1%，±0.2%（無特別說明出廠按精度為±0.2%標配）
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.5Kg（不包括附件）

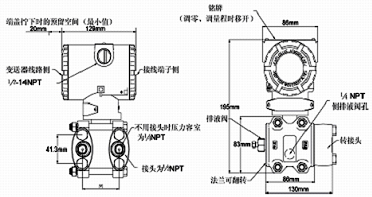

三、典型產品外形尺寸
四、TDSB-3051電容式壓力變送器型號表
|
3051型 |
壓力/差壓/高靜壓/絕壓電容式變送器 |
|
|
|
DR |
微差壓變送器 |
|
DP |
差壓變送器 |
|
HP |
高靜壓差壓變送器 |
|
AP |
絕對壓力變送器 |
|
GP |
壓力變送器 |
|
|
|
代碼 |
量 程 范 圍 |
代碼 |
量 程 范 圍 |
|
2 |
0-0.1-1.6KPa |
7 |
0-0.4-2.5MPa |
|
3 |
0-1.0-6.0KPa |
8 |
0-1.6-10MPa |
|
4 |
0-6.0-40KPa |
9 |
0-4.0-25MPa |
|
5 |
0-40-250KPa |
[ ] |
請將量程填到掛號里 |
|
6 |
0-0.16-1.0MPa |
|
|
|
|
|
代碼 |
輸 出 信 號 |
|
E |
兩線制4~20 mA DC |
|
S
|
兩線制4~20 mA DC + HART信號 |
|
S1 |
兩線制4~20mA.DC 數字放大器，兼有平方根輸出 |
|
|
|
代碼 |
結 構 材 料 |
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
22 |
316不銹鋼 |
316不銹鋼 |
316L不銹鋼 |
硅
油 |
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
|
|
代碼 |
選用件(不選則不填) |
|
|
|
M1 |
0～100% 線性指示表 |
|
M3 |
3 1/2 LCD 數字線性顯示表 |
|
M4 |
智能表顯示器 |
|
B1 |
管裝彎支架 |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架 |
|
D1 |
泄放閥在壓力室側面的上部 |
|
D2 |
泄放閥在壓力室側面的下部 |
|

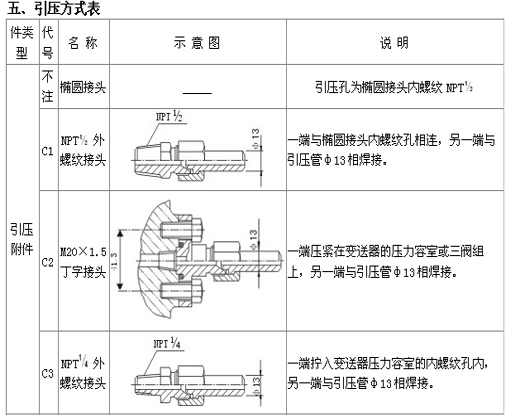

C |
橢圓接頭內螺紋NPT 1/2 |
|
C1 |
NPT 1/2 外螺紋接頭 |
|
C2 |
M20×1.5丁字接頭 |
|
C3 |
NPT 1/4 外螺紋接頭 |
|
d |
隔爆型 dIIBT4 |
|
i |
本安型 iaIICT6 |
|
|
|
|

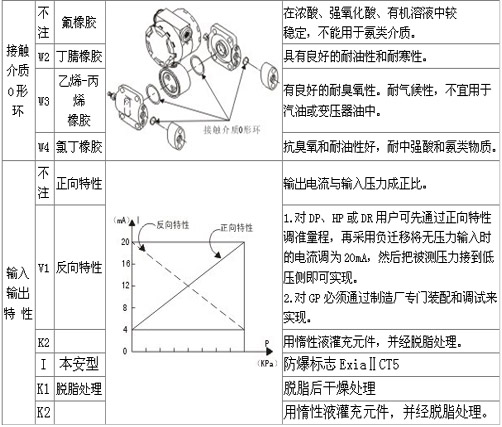

3051 DP [0-300kpa] E 22 M4B3D1C |
例：TDSB3051差壓變送器，量程0-300kpa，兩線制4~20 mA DC信號輸出，法蘭接頭、排氣/排液閥、隔離膜片均為316不銹鋼，智能表顯示器，管裝平支架，泄放閥在壓力室側面的上部，橢圓接頭內螺紋NPT 1/2
|
