一、概述
TDS-410YT可視智能液位變送控制器由壓阻式液位傳感器、有機玻璃管、數字顯控儀等組成。集液位顯示、壓力控制于一體的多功能儀表。具有結構簡單、直觀、測量精確、可連續測量并帶繼電器開關量輸出、指示直觀和安裝方便等特點。廣用于水電、石化、等行業中對流體介質進行液位測量、顯示和控制。
二、主要技術參數
1）、供電電壓：AC/DC220V
2）、環境條件：①使用環境溫度：-10-45℃；
②、相對濕度：≤85%
3）、測量量程：150、200、250、...... 1000mm
4）、輸出信號精度：≤±0.5%FS 數字顯示準確精度：±1（個數）
5）、最大壓力：1.5倍滿量程壓力（短時間內）；最大功耗：≤8W
6）、繼電器輸出：最多5組常接點，上下限控制方式用戶可自行選擇
7）、繼電器負載能力：AC220V/3A；繼電器觸點壽命：＞10萬次
8）、輸出信號：4 ~ 20mADC輸出或RS485通訊；（選項）
9）、螺紋安裝接口：推薦G3/4”，也可以選擇G1/2或其他螺紋接口

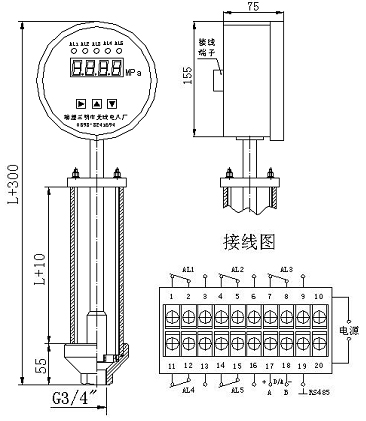

三、外形尺寸
四、型號表
|
TDSB-410T |
可示液位變送器 |
|
|
|
H |
量程， 單位：mm |
|
|
|
E22 |
隔離膜片：316L不銹鋼 |
不銹鋼接口、 |
|
|
E25 |
隔離膜片：鉭 |
不銹鋼接口、 |
|
|
|
|
M2 |
數碼管LED顯示 |
M3 |
液晶顯示LCD顯示 |
|
|
|
J |
J1、J2、J3、J4、J5 為1-5個接點輸出 |
|
|
|
G3 |
G3/4鋁合金 |
G2 |
G1/2鋁合金 |
|
|
|
R7 |
RS485輸出 |
D |
4~20mA輸出 |
|
|
|
V2 |
220V |
V4 |
二線DC24V |
|
|
|
|
|
|
|
TDSB-410T - （150） E22 M2 J2 G3 R6 V2 例 |
例：表示量程150mm，隔離膜片316L不銹鋼接口，數碼管LED顯示，2個接點輸出，G3/4鋁合金,帶4~20mA輸出，工作電源AC/DC220V。 |
