一、概述及特點
JCQF集成氣制動閥用于水電水輪發電機組轉速下降到額定轉速35-40%時，接受轉速信號繼電器的電氣信號，使此閥中制動電磁閥動作，將壓縮空氣通往制動腔，加速機組停機。當機組停機后，電氣信號使復歸閥動作，將制動腔復歸。在該閥上的電磁閥帶有手動功能，實現手動操作功能。同時在該閥上設有手動轉閥，實現手動操作功能。
機電一體化設計體積小，功能齊全。具有雙重手動功能，操作更簡便；具備手動、自動獨立工作，性能可靠。

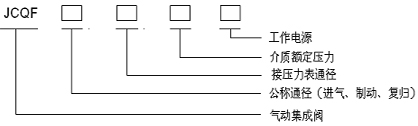

二、型號說明
例1：JCQF-10-8-0.8-DC220表示氣制動集成閥的公稱通徑為10mm,到壓力表的管內徑為8mm，介質額定壓力為0.8MPa，工作電源為直流DC220
注：要求管螺紋或公制螺紋連接的請加說明或在型號中直接填寫如ZDK-G3/8-G1/4-0.8-DC220V
管內徑、外徑、卡套連接、螺紋連接對照表
|
公稱通徑
（mm） |
3 |
3.5 |
4 |
6 |
8 |
10 |
12 |
14 |
15 |
17 |
19 |
|
卡套連接
（管外徑） |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
英制管
螺紋連接 |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
|
公制
螺紋連接 |
M10×1 |
M12×1.5 |
M14×1.5 |
M16×1.5 |
M18×1.5 |
M22×1.5 |
M27×2 |
三、主要技術參數
1）、工作氣壓：0.3 - 1.0MPa；
2）、工作電壓：DC24V、48V、110V、220V或AC220V；
3）、公稱通徑（卡套式）：常用：8mm；10mm；12mm；15mm（管內徑）
4）、接壓力表通徑：常用：4mm；6mm；8mm (管內徑）
5）、進出氣連接均為標準管接頭（GB3733.1）；
6）、適用無腐蝕性氣體（請選用經凈化，含潤滑油的壓縮空氣）；介質溫度小于60℃。
四、操作
1、自動操作：
自動控制時，先導閥的手動旋鈕必須處于“—”水平位置；手動轉閥的手柄在自動位置上（手柄朝下）
①、當制動電磁閥（正面左）通電，復歸電磁閥（正面右）不通電；壓力氣從P腔進入電磁閥到手動轉閥至工作腔A,工作腔B通向O腔，實現自動制動；制動電磁閥失電，制動腔氣體從0腔排出。
②、當復歸電磁閥（正面右）通電，制動電磁閥（正面左）不通電；壓力氣從P腔進入電磁閥到手動轉閥至工作腔B,工作腔A通向O腔，實現自動復歸；復歸電磁閥失電，復歸腔氣體從0腔排出。

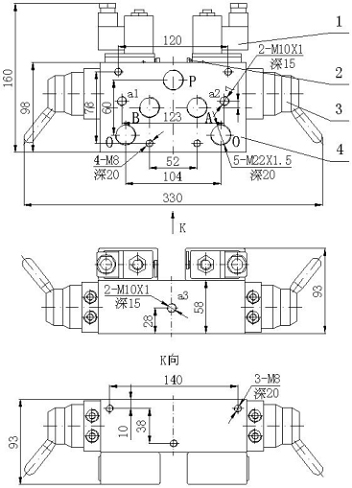

1、電磁換向閥 2、電磁換向閥手動旋鈕 3、手動轉閥1 4、集成塊
注：圖示 P-接至壓力氣源 A、B-接至工作腔 a1、a2、a3-接至壓力測量儀表（或用堵頭堵住）
O---通往排氣口,&nb, sp; K向圖中的140（以中心線各70mm）、38的三個孔均為安裝固定的M8螺絲孔.
2、手動操作：
A、操作方式一：
①、 在電磁閥斷電的情況下，旋轉手動轉閥（正面左），實現手動操作，手動轉閥的手柄轉到“手動”位置（手柄朝上）時，壓力氣P經過手動轉閥從工作腔A供出，實現手動制動，同時切斷電磁閥
工作腔氣源；制動完畢后旋轉手動轉閥到自動位，排出制動腔氣體。
②、在電磁閥斷電的情況下，旋轉手動轉閥（正面右），實現手動操作，手動轉閥的手柄轉到“手動”位置（手柄朝上）時，壓力氣P經過手動轉閥從工作腔B供出，實現手動復歸，同時切斷電磁閥工作腔氣源；復歸完畢后旋轉手動轉閥到自動位，排出復歸腔氣體。
B、操作方式二：（沒有特殊情況不建議合用些操作）
手動轉閥的手柄在自動位置上（手柄朝下），工作電源消失時。
①、旋轉電磁閥1上的手動旋鈕（順時針），壓力氣體P經過電磁閥1從工作腔A供出，實現手動制動；制動完畢后逆時針旋回旋鈕，排出制動腔氣體。
②、旋轉電磁閥2上的手動旋鈕（逆時針），壓力氣體P經過電磁閥2從工作腔B供出，實現手動復歸；復歸完畢后順時針旋回旋鈕，排出復歸腔氣體。
五、注意事項
1、 手動閥
①、手動閥切換過程漏氣，是因?yàn)槭謩娱y切換不到位。把手動閥切換到相應位置，讓定位銷定位即可；
②、手動閥磨損漏氣；將手動閥中閥芯體適當調緊即可；若閥芯體被切壞，則需更換閥芯。
2、自動不動作原因
①、檢查手動閥是否置于自動位置；
②、氣源是否有正常；
③、先導閥旋鈕“—”是否處于水平位置；
④、先導閥是否通電，電源電壓、交流或直流是否正確；
⑤、先導閥漏氣，清洗先導閥；
3、進入該閥的氣源壓力氣必需經過過濾器及氣水分離等。
4、自動工作時，兩個電磁閥不能同時得電。
六、工作原理 （參見工作原理圖和外形尺寸圖）
|
